Bezkontaktowy pomiar wilgotności w bliskiej podczerwieni, prosto na linii produkcyjnej

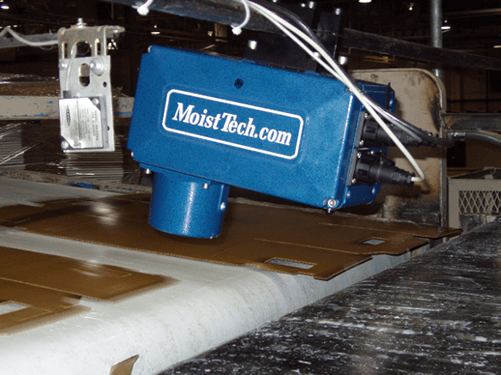

IR-3000 to podstawowy czujnik on-line serii 3000 i najczęściej wybierany model MoistTech. Mierzy wilgotność w bliskiej podczerwieni (NIR), bezkontaktowo i bez pobierania próbek, patrząc na produkt z odległości od 10 do 40 cm i wykonując setki pomiarów na sekundę. Zakres zależy od materiału i sięga od 0,01 do 97% wilgotności.
Odczyt nie zależy od wielkości cząstek, wysokości warstwy ani barwy produktu, a światło z hali mu nie przeszkadza. Czujnik przychodzi skalibrowany fabrycznie pod konkretną aplikację, ma konstrukcję optyczną bez dryftu i nie wymaga rutynowej rekalibracji ani materiałów eksploatacyjnych.
Model dobiera się do spodziewanej wilgotności materiału: wersja podstawowa obsługuje materiały do 40% wilgotności, a wersja IR-3000-H materiały powyżej 40%. Przy doborze podpowiadamy, która wersja pasuje do Twojego procesu.
Ten sam czujnik obsługuje bardzo różne materiały, bo o wyniku decyduje kalibracja, a nie budowa głowicy. Opisy konkretnych materiałów znajdziesz w działach zastosowań:
| Parametr | Wartość |
|---|---|
| Metoda pomiaru | Bezkontaktowa reflektancja w bliskiej podczerwieni (NIR), pomiar nieniszczący |
| Mierzone wielkości | Wilgotność oraz do trzech składników jednocześnie (olej, tłuszcz, białko, żywica); opcjonalnie temperatura produktu |
| Zakres wilgotności | Od 0,01 do 97%, zależnie od materiału |
| Dokładność | Do ±0,1%, zależnie od aplikacji |
| Powtarzalność | ±0,1% |
| Odległość pomiarowa | 10-40 cm, zalecane 100-150 mm nad produktem |
| Pole pomiarowe | Około 3,7 cm średnicy |
| Wersje zakresowe | Wersja podstawowa do 40% wilgotności, wersja H powyżej 40% |
| Kalibracje w pamięci | 50 kodów produktu |
| Wyjścia analogowe | Trzy izolowane wyjścia 4-20 mA, konfigurowalne programowo |
| Komunikacja cyfrowa | RS-232/485 oraz Ethernet TCP/IP i UDP, w standardzie razem z protokołem Modbus |
| Interfejsy opcjonalne | Profibus, Profinet, DeviceNet, EtherNet/IP |
| Zasilanie | 90-250 V AC 50/60 Hz, opcjonalnie 24 V DC |
| Obudowa i stopień ochrony | Odlew aluminiowy, IP65 / NEMA 4 przy zamkniętych złączach |
| Temperatura pracy | Do 50 °C temperatury obudowy; powyżej panel chłodzący z rurką wirową lub chłodzenie wodne |
| Wrażliwość na światło otoczenia | Brak |
| Kalibracja | Fabryczna, dobrana pod aplikację, bez dryftu; rutynowa rekalibracja nie jest wymagana |
| Oprogramowanie | Program konfiguracyjny na Windows w komplecie, bez opłat licencyjnych |
| Montaż | Dwa uchwyty na rurę 25-32 mm, z tyłu albo od góry obudowy |
| Materiały eksploatacyjne | Brak |
Dane dotyczą standardowej konfiguracji serii 3000. Zakres pomiarowy i osiągana dokładność zależą od materiału i miejsca pomiaru, dlatego przed wyceną potwierdzamy je na próbce Twojego produktu.
Czujnik mocuje się uchwytem z tyłu albo od góry obudowy, na rurze o średnicy od 25 do 32 mm. Zalecana odległość od warstwy materiału to 100-150 mm, a dopuszczalna od 10 do 40 cm. Wahania w przepływie materiału kompensuje filtrowanie, tłumienie i uśrednianie ustawiane w oprogramowaniu.
W miejscach zapylonych i przy dużej wilgotności powietrza stosujemy przedmuch okna sprężonym powietrzem klasy 1 o ciśnieniu do 1 bara, który utrzymuje optykę w czystości. Przy wysokiej temperaturze otoczenia dokładamy panel chłodzący z rurką wirową albo chłodzenie wodne. Szczelność IP65 i klasa NEMA 4 obowiązują pod warunkiem, że wszystkie złącza są zamknięte.
W standardzie czujnik ma trzy izolowane wyjścia 4-20 mA, złącze RS-232/485 i Ethernet TCP/IP, a komunikacja w protokole Modbus jest wliczona w cenę. Na zamówienie dokładamy Profibus, Profinet, DeviceNet albo EtherNet/IP. Wartości trafiają wprost do sterownika PLC, systemu DCS lub SCADA.
Sam pomiar odczytasz na kilka sposobów: z laptopa z dołączonym oprogramowaniem konfiguracyjnym na Windows, z wyświetlacza cyfrowego DPM na wyjściu 4-20 mA, z panelu operatorskiego OP-14 z wykresem trendu albo z dotykowego panelu OIU podłączonego Ethernetem. Panele OP-14 i OIU pozwalają zmieniać parametry czujnika i prowadzić kalibrację bezpośrednio przy linii.
Chcesz wycenę? Napisz przez formularz zapytania ofertowego i podaj cztery rzeczy: jaki materiał mierzysz, w jakim zakresie wilgotności, gdzie w procesie ma stanąć czujnik i jak wygląda miejsce montażu. Z tym kompletem odpowiadamy od razu konkretem zamiast serią pytań. Czujnik jest też dostępny w naszym sklepie omnic.pl.
