Pomiar NIR na linii tytoniowej: od liścia i pasków, przez krajankę, po tytoń ekspandowany i odtworzony

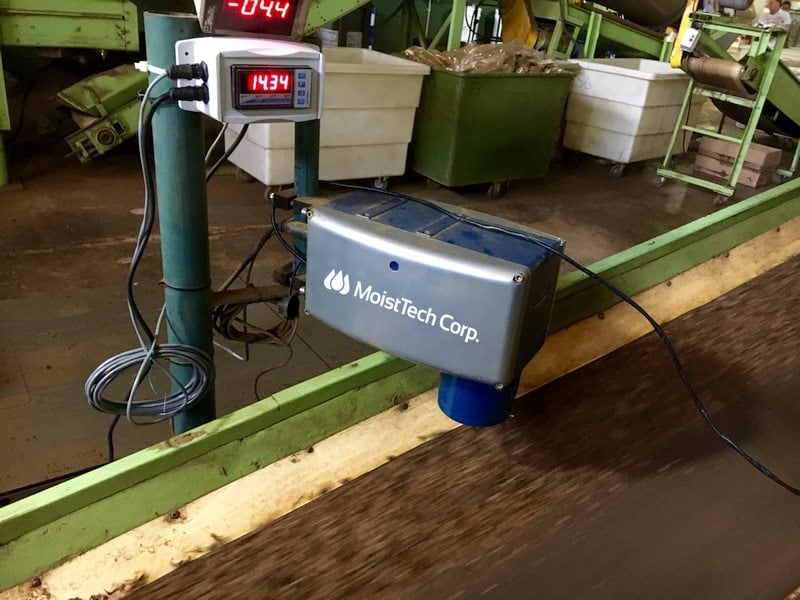

828 to czujnik serii IR zbudowany specjalnie dla przemysłu tytoniowego i najbardziej rozpoznawalny model MoistTech w tej branży. Mierzy wilgotność bezkontaktowo, w bliskiej podczerwieni, wykonując tysiące pomiarów na sekundę, i pracuje w zakresie od 0 do 65% wilgotności, czyli od surowego liścia po produkt gotowy.
Dokładność wynosi ±0,1% przy niskiej wilgotności i ±0,25% przy wysokiej. Obudowa i optyka są przygotowane na warunki hali tytoniowej: pył, parę i wysoką temperaturę. Filtry i algorytmy zostały dobrane pod ten właśnie proces, a czujnik przychodzi skalibrowany fabrycznie i nie wymaga rekalibracji ani strojenia na miejscu.
Najbardziej wrażliwym punktem procesu jest sterowanie suszarką, gdzie przez linię przechodzą tysiące kilogramów na godzinę przy zmiennej objętości, temperaturze i wilgotności wejściowej. 828 daje w tym miejscu odczyt na bieżąco, z dokładnością do dziesiątych części procenta, więc korekta następuje natychmiast, a nie po wyniku z laboratorium.
Poza wilgotnością ten sam czujnik potrafi mierzyć zawartość nikotyny, cukrów i substancji aromatycznych oraz temperaturę produktu. Oprogramowanie rozpoznaje przerwy w strumieniu, materiał obcy i fragmenty taśmy lub ślimaka i wyłącza je z obliczeń, dzięki czemu wynik dotyczy samego tytoniu.
Każdy czujnik ma uchwyt pozwalający zamocować go z tyłu albo od góry obudowy, zwykle od 10 do 40 cm nad warstwą tytoniu, przy zalecanych 100-150 mm. Typowe miejsca pomiaru na linii tytoniowej:
W miejscach zapylonych stosujemy przedmuch okna sprężonym powietrzem klasy 1 o ciśnieniu do 1 bara, a przy wysokiej temperaturze panel chłodzący. Jedna linia często wymaga więcej niż jednego punktu pomiaru, na przykład na wejściu i na wyjściu suszarki, bo dopiero różnica między nimi pozwala sterować procesem.
W standardzie czujnik ma trzy izolowane wyjścia 4-20 mA, złącze RS-232/485 i Ethernet TCP/IP, a komunikacja w protokole Modbus jest wliczona w cenę. Na zamówienie dokładamy Profibus, Profinet, DeviceNet albo EtherNet/IP, więc pomiar trafia wprost do sterownika linii i może domknąć pętlę regulacji suszarki.
Odczyt przy linii zapewnia wyświetlacz cyfrowy DPM, panel operatorski OP-14 z wykresem trendu albo dotykowy panel OIU na Ethernecie. Konfigurację i kalibrację prowadzi się z laptopa, dołączonym oprogramowaniem na Windows. W pamięci czujnika mieści się 50 receptur, czyli osobne kalibracje dla liścia, krajanki, tytoniu ekspandowanego i odtworzonego przełączane jednym kodem produktu.
828 obsługuje cały proces tytoniowy, od przyjęcia surowca po produkt gotowy. Każdy etap opisaliśmy osobno, razem z typowym zakresem wilgotności i miejscem pomiaru:
Pełny przegląd znajdziesz w dziale analiza wilgotności tytoniu.
| Parametr | Wartość |
|---|---|
| Metoda pomiaru | Bezkontaktowa reflektancja w bliskiej podczerwieni (NIR), pomiar nieniszczący |
| Mierzone wielkości | Wilgotność oraz opcjonalnie nikotyna, cukry, substancje aromatyczne i temperatura produktu |
| Zakres wilgotności | Od 0 do 65%, od surowego liścia po produkt gotowy |
| Dokładność | ±0,1% przy niskiej wilgotności, ±0,25% przy wysokiej |
| Częstotliwość pomiaru | Tysiące odczytów na sekundę, pomiar ciągły |
| Odległość pomiarowa | 10-40 cm, zalecane 100-150 mm nad warstwą tytoniu |
| Pole pomiarowe | Około 3,7 cm średnicy |
| Odporność na zakłócenia | Wynik niezależny od wielkości cząstek, wysokości warstwy i barwy; oprogramowanie pomija przerwy w strumieniu, materiał obcy oraz taśmę i ślimak |
| Kalibracje w pamięci | 50 kodów produktu |
| Wyjścia analogowe | Trzy izolowane wyjścia 4-20 mA, konfigurowalne programowo |
| Komunikacja cyfrowa | RS-232/485 oraz Ethernet TCP/IP, w standardzie razem z protokołem Modbus |
| Interfejsy opcjonalne | Profibus, Profinet, DeviceNet, EtherNet/IP |
| Zasilanie | 90-250 V AC 50/60 Hz, opcjonalnie 24 V DC |
| Obudowa i stopień ochrony | Odlew aluminiowy, IP65 / NEMA 4 przy zamkniętych złączach |
| Temperatura pracy | Do 50 °C temperatury obudowy; powyżej panel chłodzący z rurką wirową lub chłodzenie wodne |
| Wrażliwość na światło otoczenia | Brak |
| Kalibracja | Fabryczna, dobrana pod aplikację, bez dryftu; rutynowa rekalibracja nie jest wymagana |
| Oprogramowanie | Program konfiguracyjny na Windows w komplecie, bez opłat licencyjnych |
| Montaż | Uchwyt z tyłu albo od góry obudowy |
| Materiały eksploatacyjne | Brak |
Dane dotyczą standardowej konfiguracji. Osiągana dokładność zależy od etapu procesu i sposobu pobierania próbek odniesienia, dlatego przed wyceną potwierdzamy ją na próbce Twojego tytoniu.
Miernik wilgotności tytoniu MoistTech model 828 jest wykorzystywany do analizy wilgotności tytoniu w czasie rzeczywistym podczas całego procesu przetwarzania liści tytoniu oraz obróbki wstępnej. Poniższa tabela przedstawia zastosowania oraz typowy zakres pomiarów wilgotności tytoniu. Dokładność pomiarów zależy od sposobu pobierania próbek i stosowanych metod testowania. Tytoń w postaci liści i pasków może wykazywać większe różnice w pomiarach dla danej próbki niż tytoń cięty, ze względu na zróżnicowanie materiału.
| Zastosowanie | Zakres wilgotności |
|---|---|
| Całe liście lub paski (GTL), przerób wstępny i odżyłowanie | 5-35 % |
| Paski i młócenie | 5-35 % |
| Ponownie wysuszona cięta blaszka liściowa (lamina) | 15-30 % |
| Gotowa mieszanka tytoniowa | 12-18 % |
| Cięta walcowana łodyga, łodyga po obróbce wodnej | 20-50 % |
| Tytoń ekspandowany | 5-15 % |
| Walcowana łodyga tytoniowa | 10-20 % |
| Drobnica tytoniowa (shorts) | 10-15 % |
| Tytoń fajkowy | 12-25 % |
| Tytoń do żucia | 10-40 % |
| Wypełniacz cygar | 10-20 % |
Przetwornik wilgotności online może działać w konfiguracji autonomicznej lub wieloczujnikowej.
Chcesz wycenę? Napisz przez formularz zapytania ofertowego i podaj cztery rzeczy: jaki etap procesu chcesz mierzyć, w jakim zakresie wilgotności, gdzie ma stanąć czujnik i jak wygląda miejsce montażu. Czujnik jest też dostępny w naszym sklepie omnic.pl.
